多枚数磁気ディスク実装技術

技術詳細

HDDの記憶容量を増やす方法には、磁気ディスク1枚当たりの記録密度を高める方法と、筐体内に搭載する磁気ディスクの枚数を増やす方法があります。

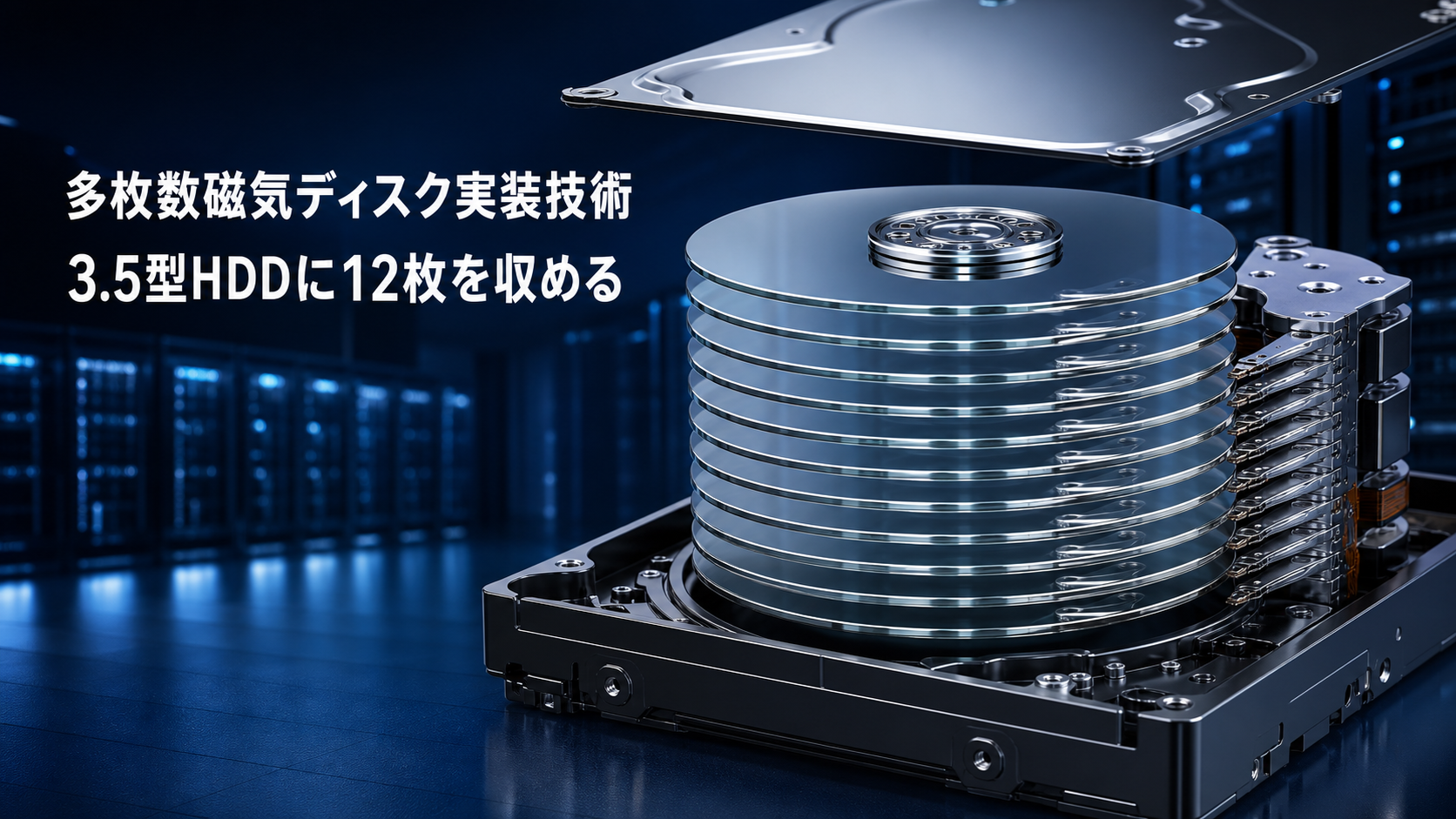

多枚数磁気ディスク実装技術は、一般的な3.5型HDDの外形を維持しながら、内部部品を薄型化し、より多くの磁気ディスクを高い精度で配置する技術です。

磁気ディスクを増やすと、ディスク、スペーサー、磁気ヘッド、アームなどを限られた空間へ収める必要があります。積層精度、回転時の振動、発熱、消費電力、ヘッドの位置決め、部品同士の干渉、長期間の信頼性など、複数の課題を同時に解決しなければなりません。

東芝デバイス＆ストレージは、小型・薄型HDDで培った設計・解析技術を活用し、主要部品の薄型化とディスク積層高さの縮小を進めました。また、記録媒体の基板を従来のアルミニウムから、薄型化しやすく機械的な安定性に優れるガラスへ変更しています。

2026年3月にサンプル出荷が始まったM12シリーズでは、前世代より1枚多い11枚の磁気ディスクが実装されています。さらに同社は、12枚の磁気ディスクを実装する技術の検証にも成功しており、MAMRと組み合わせて2027年に40TB級HDDを市場投入する計画です。

想定用途

• 大規模クラウドデータセンター
• 生成AI用データの保存
• 動画・画像データの長期保存
• 企業のバックアップ
• ビッグデータ分析基盤
• 大容量アーカイブ
• 監視映像の保存
• 研究機関のデータ保管

技術的課題

• 12枚のディスクを収める部品の薄型化
• ディスク積層精度の確保
• 回転時の振動抑制
• 磁気ヘッドの位置決め精度
• 発熱と消費電力
• ガラス基板の耐久性
• 製造歩留まり
• 24時間連続稼働に必要な信頼性
• 量産コスト
• データセンター顧客による認定
